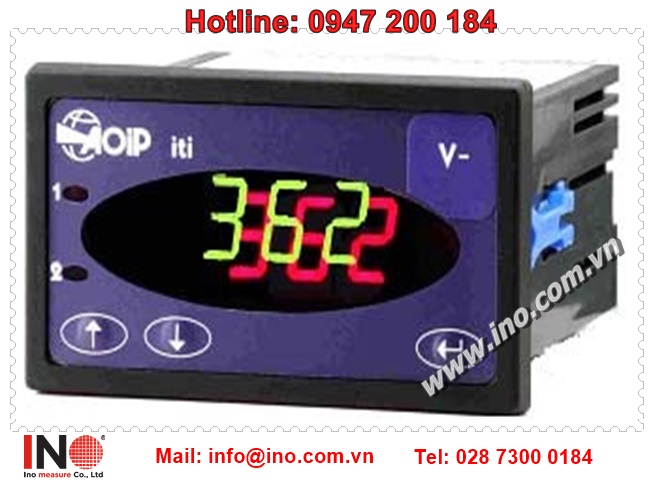

AOIP – Programmable digital panel meter for measurements of temperature and process signals (Model:ITI16)

0
204
Vui lòng liên hệ với chúng tôi– chúng tôi sẽ liên hệ lại với khách hàng bằng điện thoại hoặc email.
Lưu ý: Tham khảo ý kiến của nhân viên INO sẽ giúp bạn tiết kiệm được thời gian và chi phí khi cần mua sắm. ​​Với sự tư vấn của chúng tôi, bạn sẽ không gặp khó khăn khi tìm hiểu về đặc tính của sản phẩm cần mua.

 ITI 16 are programmable digital panel meters dedicated to process voltage and current measurement.

  • Panel meter size: 96 mm x 48 mm
  • IP65 protected
  • Two-color display for color change on alarm or pre-alarm
  • Process signal measurement (0/4-20 mA, 0/100 mV / 1 V / 10 V)
  • 2 different power supplies available:
    • 90 to 260 V~ 47/420 Hz and 115 to 300 V-
    • 20 to 60 V- and 18 to 44 V~ 47/420 Hz

3 versions:

  • Version 0: Panel meter only
  • Version 1: 2 limit relays, 1 programmable analogue output (4-20 mA or 0-10 V), 1 digital output RS232/485, MODBUS/ASCII
  • Version 2: 2 limit relays

Process signal measurement indicator

Type Range Actual range Resolution Accuracy (1 year)

(23°C ± 5°C)
Comments
DC voltage 100 mV

1 V

10 V

100 V
-15 to +160 mV

-0.1 to +1.2 V

-1 to +12 V

-10 to +120 V
10 μV

100 µV

1 mV

10 mV
0.1% + 20 μV

0.1% + 200 μV

0.1% + 2 mV

0.1% + 20 mV
Input impedance

10 MΩ

10 MΩ

1.11 MΩ

10 MΩ
DC current 20 mA

4-20 mA
-2 to 24 mA

+3.2 to 24 mA
1 µA 0.1% + 4 µA Loop power: 24 V ± 10 % @ 20 mA

Applicable maximum current: 50 mA

Further features

Measurement hold Short-circuit on the rear panel
Statistics Memorizing of maximum and minimum values
Alarms 2 pre-alarm thresholds and 2 alarm thresholds with acknowledgment
Programmable thresholds and relays In addition to the front LED indication, 2 relays can be used on alarms.

Breaking capacity from the relays: 5 A / 250 V~, 1 250 VA or 5 A / 30 V-, 150W max
Analogue output Programmable in 0-10 V or 0-20 mA

– Resistance of load≥ 1 kΩ sur 10 V, ≤ 800 Ω sur 20 mA

– Insulation input/output: 60 V, except if the ITI supplies the sensor

– Accuracy: ± (0.1% + 5 mV or 10 μA)

– Resolution: 4 000 pts

• Programmable in 2 points by the keyboard or software
Digital ouptut Programmable digital output by keyboard allowing communication in ASCII or MODBUS RTU for network applications

When connected in network to transmitters or AOIP data acquisition systems and a PC equipped with AOIP softwareLW1, the instrument will display measurements in real or remote time in the form of synoptic, curves, numerical bargraphes, tables.
Scaling Linear scaling in two points or linearization in 3 to 22 points
Sampling rate 2.5 samples / s

General specifications

Size 104,5 x 57,5 x 101 mm
Weight 160 g
Display Two-color display green / red with change of color on alarm or pre-alarm

From -19999 to 99999 points, height: 14 mm
Supply 230 V at ± 10% (50 to 60 Hz)

Other power supplies available in option

Environmental specifications

Reference range 23°C ± 5°C (45 to 75 % w/o condensing)
Operating reference range 0 to 50°C (RH: 20 to 80 % w/o condensing)
Limit operating range -10°C to +50°C
Storage conditions -30°C to +70°C (RH: 10 to 80 % w/o condensing)
IP protection IP40 in ABS case

IP65 over front panel

Safety specifications

Class In accordance with EN 61010-1

Category II, pollution 2
Rated voltage 150 V
EMC conformity Immunity:

  • EN 50082-1/1992

Conducted and radiated emissions:

  • EN 55022, class B
